串口是一種非常通用的設備接口，是儀器儀表設備常用的通信接口，常用於遠程采集設備數據或者實現遠程控製。常見的串口協議有RS-232、RS-422、RS-485等，他們之間有何細微差別？下麵，我們來一起了解一下吧！
RS-232標準
RS-232是美國電子工業協會EIA（Electronic Industry Association）製定的一種串行物理接口標準。RS是英文“推薦標準”的縮寫，232為標識號。RS-232是對電氣特性以及物理特性的規定，隻作用於數據的傳輸通路上，它並不內含對數據的處理方式。需要說明一下,很多人經常把RS-232、RS-422、RS-485 誤稱為通訊協議,這是很不應該的，其實它們僅是關於UART通訊的一個機械和電氣接口標準（頂多是網絡協議中的物理層麵）。

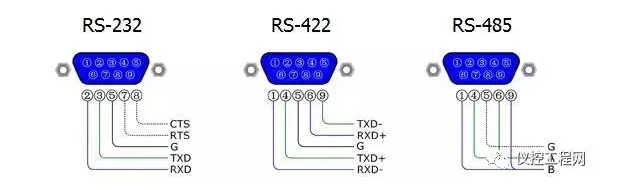

該標準規定采用一個25 個腳的DB-25 連接器，對連接器的每個引腳的信號內容加以規定，還對各種信號的電平加以規定。後來IBM的PC 機將RS-232 簡化成了DB-9 連接器，從而成為今天的事實標準。而工業控製的RS-232 口一般隻使用RXD（2）、TXD（3）、GND（5） 三條線。
RS-485/ RS-422標準
RS-232接口可以實現點對點的通信方式，但這種方式不能實現聯網功能。於是，為了解決這個問題，一個新的標準RS-485產生了。RS-485的數據信號采用差分傳輸方式，也稱作平衡傳輸，它使用一對雙絞線，將其中一線定義為A，另一線定義為B。
通常情況下，發送驅動器A、B之間的正電平在+2～+6V，是一個邏輯狀態，負電平在-2～6V，是另一個邏輯狀態。另有一個信號地C，在RS-485中還有一“使能”端，而在RS-422中這是可用可不用的。
RS-422的電氣性能與RS-485完全一樣。主要的區別在於：RS-422 有4 根信號線：兩根發送、兩根接收。由於RS-422 的收與發是分開的所以可以同時收和發（全雙工），也正因為全雙工要求收發要有單獨的信道，所以RS-422適用於兩個站之間通信，星型網、環網，不可用於總線網；RS-485 隻有2 根信號線，所以隻能工作在半雙工模式，常用於總線網。
RS-232與RS-485性能對比
1、抗幹擾性
RS485接口是采用平衡驅動器和差分接收器的組合，抗噪聲幹擾性好。RS232 接口使用一根信號線和一根信號返回線而構成共地的傳輸形式，這種共地傳輸容易產生共模幹擾。
2、傳輸距離
RS485接口的最大傳輸距離標準值為 1200 米（9600bps 時），實際上可達 3000 米。RS232 傳輸距離有限，最大傳輸距離標準值為 50 米，實際上也隻能用在 15 米左右。
3、通信能力
RS-485接口在總線上是允許連接多達128個收發器，用戶可以利用單一的 RS-485 接口方便地建立起設備網絡。RS-232隻允許一對一通信。
4、傳輸速率
RS-232傳輸速率較低，在異步傳輸時，波特率為 20Kbps。RS-485 的數據最高傳輸速率為 10Mbps 。
5、信號線
RS485接口組成的半雙工網絡，一般隻需二根信號線。RS-232 口一般隻使用 RXD、TXD、GND 三條線 。
6、電氣電平值
RS-485的邏輯"1"以兩線間的電壓差為+（2-6） V 表示；邏輯"0"以兩線間的電壓差為-（2-6）V 表 示 。在 RS-232-C 中任何一條信號線的電壓均為負邏輯關係。即：邏輯"1"，-5- -15V；邏輯"0 " +5- +15V 。
